Technische Ausrüstung

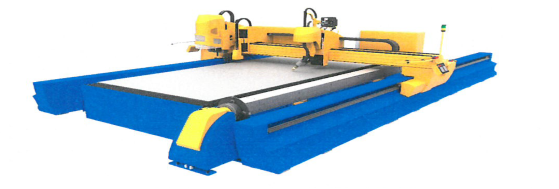

CNC-Plasmaschneidanlage MicroStep MG 6001.20Prk+CH500P ( HiFocus 280i neo)

GIS Industrieservice GmbH & Co. KG | Technische Ausrüstung - Bild 1

Bearbeitungsfläche (mm): 2000 x 6000
Schweißnahtvorbereitung/ bis 50°
Lochungen (mm): > Ø 5
Schneidbereich (mm): 5 – 50
Rohr/Profilbearbeitung (mm): Ø 30 – 300 x 6000
Schneidgeschwindigkeit (mm ¯¹): 6 – 15.000
max. Einstechdicke (mm): 40



Sunrise Hydraulische Profilstahlschere und Lochstanze IW-60K

GIS Industrieservice GmbH & Co. KG | Technische Ausrüstung - Bild 2

Leistung (kW): 5,6
4kant-Stahl (mm): 38×38
Winkelstahl 90° (mm): 100x100x8
Ausladung (mm): 200
Messerlänge (mm): 360
Rundstahl/Flachstahl (mm): 40 / 350×15
Stanzdruck (kN): 600
Stanzleistung (mm): Ø 30 in 14 / Ø 40 in 11
Max. Hub (mm): 40



Drehmaschine Optimum D 460×2000 DPA

GIS Industrieservice GmbH & Co. KG  | Technische Ausrüstung - Bild 3

Spitzenhöhe (mm): 230
Spitzenweite (mm): 2000
Umlauf-Ø über Maschinenbett (mm): 460
Umlauf-Ø über Planschlitten (mm): 240
Umlauf-Ø in der Bettbrücke (mm): 650
Drehlänge in der Bettbrücke (mm): 155
Spindeldrehzahl (min¯¹): 25-2000
Stufenzahl: 12
Stangendurchlass (mm): 58
Verfahrweg Planschlitten (mm): 230
Verfahrweg Oberschlitten (mm): 120
Verstellbereich Oberschlitten (°): + / – 90
Pinolenhub Reitstock (mm): 120
Querverstellung Reitstock (mm): + / – 15



Fräsmaschine Bernardo MFM 250

GIS Industrieservice GmbH & Co. KG | Technische Ausrüstung - Bild 4

Tischgröße (mm): 1370×254
Spindeldrehzahl stufenlos (min¯¹): 70-3600
Pinolenhub (mm): 125
Pinolenvorschub (min¯¹): 0,04/0,08/0,15
Verfahrweg X (mm): 800
Verfahrweg Y (mm): 385
Verfahrweg Z (mm): 320
Ausladung (mm): 130-660
Spindelkopf Schwenkbereich (°): – 90 bis + 90
Spindelkopf Kippbereich (°): – 45 bis + 45
Abstand Spindel/Tisch (mm): 80-400
Motorleistung (kW): 3,75
Positionsanzeige: 3-Achs
Vorschub X/Y/Z: Vorschub X/Y/Z:



Abkantpresse Adira PM 016030

GIS Industrieservice GmbH & Co. KG | Technische Ausrüstung - Bild 5

Leistung (t): 160
Abkantlänge (mm): 3000
Hinteranschlag (mm): 650



Hydraulische Ringbiegemaschine Metallkraft PRM 50 FH

GIS Industrieservice GmbH & Co. KG | Technische Ausrüstung - Bild 6

Motorleistung (kW): 1,1
Hydraulikdruck (t): 8
Geschwindigkeit (m ¯¹): 4,5
Arbeitsposition: vertikal und horizontal
Profile: Winkel, Rohre, Flachstahl, UNP



Tafelschere Deratech Practica

GIS Industrieservice GmbH & Co. KG | Technische Ausrüstung - Bild 7

Schnittlänge (mm): 2500
Schnittstärke (mm): 10
Leistung (kW): 18,5
Hinteranschlag (mm): 800



Bohr-Fräsmaschine Optimum BF 30 Vario

GIS Industrieservice GmbH & Co. KG | Technische Ausrüstung - Bild 8

Leistung (kW): 2,2
Bohrleistung Stahl (mm): Ø24
Dauerbohrleistung Stahl (mm): Ø20
Messerkopfgröße max. (mm): Ø75
Schaftfräsergröße max. (mm): Ø30
Pinolenhub (mm): 90
Tischlänge x Breite (mm): 750 x 210
Verfahrweg X (mm): 450
Verfahrweg Y (mm): 200
Verfahrweg Z (mm): 430
Abstand Spindel Kreuztisch (mm): 470
Ausladung (mm): 200



Hydraulische Presse Bernardo Profi Press 160

GIS Industrieservice GmbH & Co. KG | Technische Ausrüstung - Bild 9

Presskraft (t): 160
Nutzhöhe (mm): 1000



Säulenbohrmaschine Alzmetall AX 4/SV

GIS Industrieservice GmbH & Co. KG | Technische Ausrüstung - Bild 10

Leistung (kW): 1,8
Abst. Spindel/ Tisch min./max.(mm): 150/735
Tisch (mm): 615×430
Spindelhub (mm): 140
Antrieb: stufenlos
Vorschub (mm ¯¹): 0,1 + 0,3
Bohrvermögen E355 (mm): Ø55
Gewindeschneiden E355: M 30
Gewindeschneiden Guss: M36
Nutzbare Ausladung (mm): 300
Spindeldrehzahl (min ¯¹): 70-1200



Gehrungsbandsäge GBS 240 AutoCut

GIS Industrieservice GmbH & Co. KG | Technische Ausrüstung - Bild 11

Leistung (kW): 1,2
Schnittleistung-Rund (90°/45°/60°): Ø240/210/130
Schnittleistung-Eckig (90°/45°/60°): 270×230/200×210/130×160
Schnittwinkel: 60° Links


Schweißverfahren:

E-Hand (111)

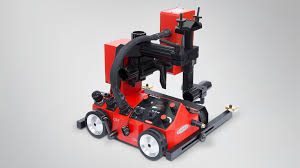

MAG (135) teilweise automatisiert (Schweißfahrwerk Fronius)
WIG (141)



GIS Industrieservice GmbH & Co. KG | Technische Ausrüstung - Bild 12



Bauteile mit einem Einzelgewicht bis zu 5 t sind in unserer Werkstatt händelbar.

Ausstattung allgem.: Gabelstapler 3,5 t, Brückenkran, div. Transporter + Anhänger, Solidworks 2019.
